Новая разработка NTN: многодорожечный магнитный энкодер со встроенным подшипником качения

Корпорация NTN (далее – NTN) разработала многодорожечный магнитный энкодер со встроенным подшипником качения, который отличается устойчивостью к воздействию окружающей среды и определением угла с высоким разрешением.

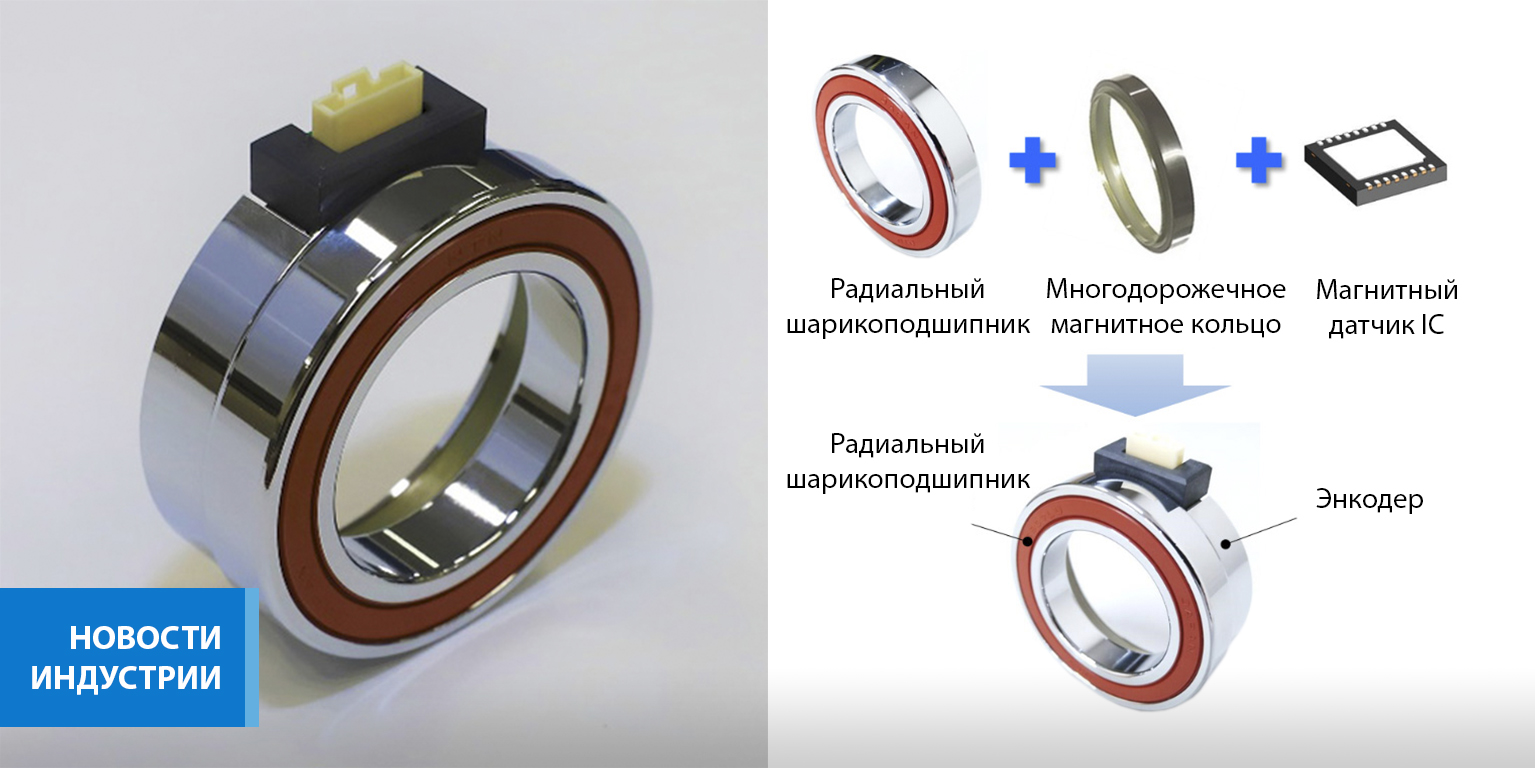

Новинка представляет собой подшипниковый узел, в который встроен шарикоподшипник с глубоким пазом, поддерживающий шарниры робота, с магнитным кольцом и датчиком. Он может определять скорость вращения, направление и абсолютный угол. После прикрепления запатентованного NTN «многодорожечного магнитного кольца» к внутреннему кольцу подшипника, он начинает считывать изменения магнитных полюсов с помощью магнитного датчика IC. Продукт может определить скорость вращения и абсолютный угол с самым высоким в отрасли уровнем разрешения определения угла (максимум 20 бит, разрешение приблизительно 0,00034°).

Продукт устраняет необходимость в передаточных устройствах, таких как муфты, соединяющие вал шарнира и поворотный энкодер, что позволяет уменьшить размеры и вес шарнира робота. Поскольку магнитные энкодеры обладают превосходной устойчивостью к воздействию пыли и масла, они могут продемонстрировать свою работу и в таких условиях использования.

NTN предложит новинку производителям роботов в качестве продукта, который поддерживает развитие рынка, а также расширяет область модулей, связанных с роботами, обозначенную в среднесрочном плане управления «DRIVE NTN100». Компания представит новый продукт на 31-й Японской международной выставке станкостроения “JIMTOF2022”.
