Вибродиагностика подшипникового узла электродвигателя

Технические специалисты ТД «Росподшипник» провели очередную вибродиагностику подшипникового узла электродвигателя.

Цели проведения вибродиагностики: измерение вибрации, температуры, сбор данных о состоянии подшипникового узла электродвигателя, выявление зарождающихся или развитых дефектов.

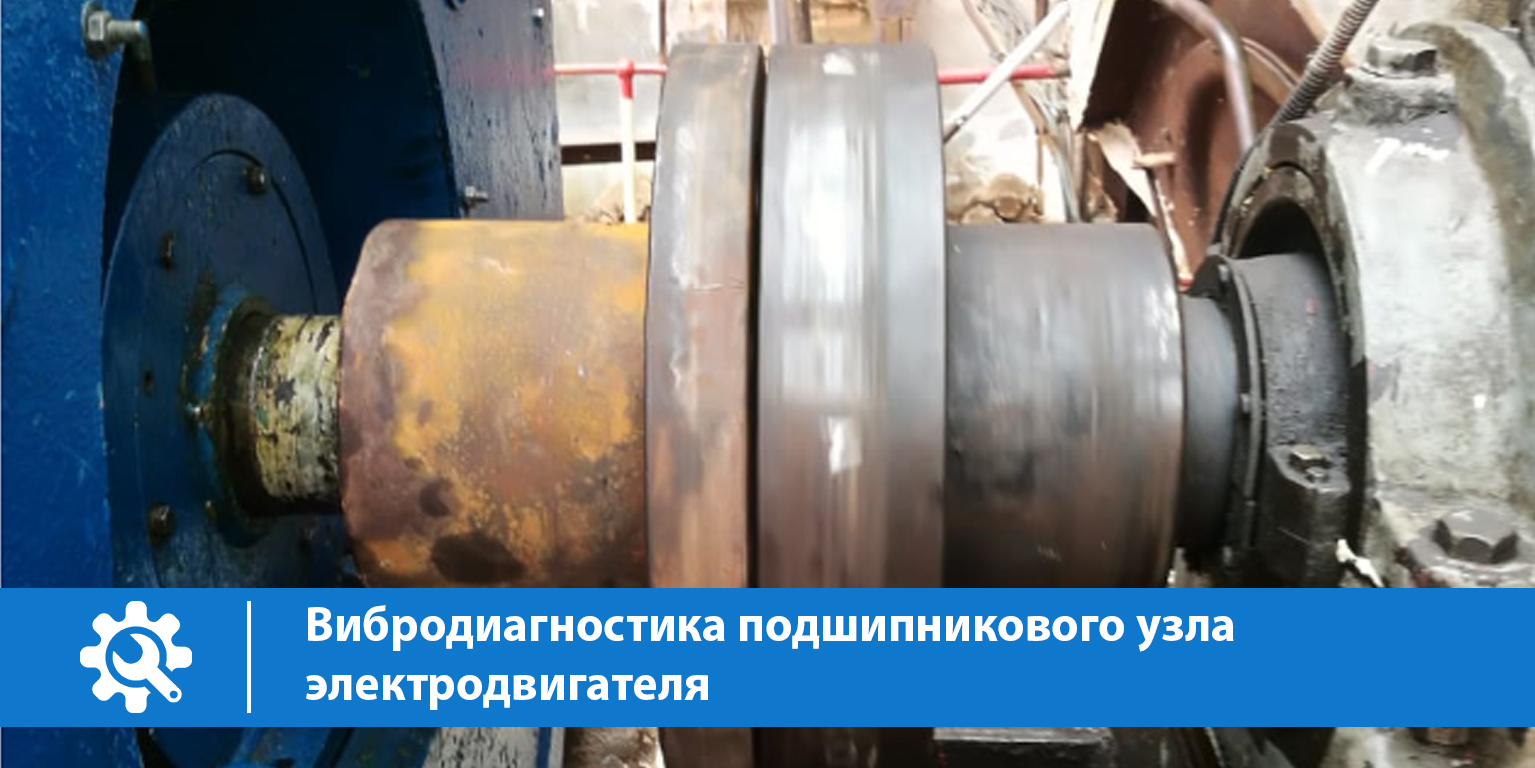

Диагностика проводилась с помощью портативной системы мониторинга SKF Quick Collect. Объектом вибродиагностики стали подшипники электродвигателя мощностью 630 кВт, подключенного к дымовому насосу. Со стороны привода – подшипник качения роликовый двухрядный сферический. С противоположной стороны – однорядный с цилиндрическими роликами. Электродвигатель поступил на площадку дымососов после ремонта.

Были измерены следующие величины:

• виброскорость;
• огибающая виброускорения;
• температура подшипникового узла в нагруженном состоянии.

Измерения проводились путем установки выносного датчика CMDT 390-K-SL (SKF) на корпус электродвигателя над подшипниковым узлом в нескольких точках для наибольшей точности сбора информации. Данные считывались на холостом ходу и в нагруженном состоянии на первой и второй скорости вращения (600 и 750 об./мин. соответственно).

На иллюстрациях видно, что во всех случаях огибающая виброускорения находится в желтой или красной зоне. Полученные результаты могут свидетельствовать о нарушении центрирования составляющих частей электродвигателя.

В результате проведенной вибродиагностики клиенту были даны рекомендации по устранению выявленных неисправностей.
